步進電機用于各種應用，以提供嚴格控制運動的手段。但是什么是步進電機，它是如何工作的？下面博揚智能將介紹它們是什么以及它們?nèi)绾喂ぷ鳎⑻峁┦纠f明它們?nèi)绾闻c不同類型的比例閥一起使用以提供精確控制。

　　步進電機是一種電動機，其主要特征是其軸通過執行步進旋轉，即移動固定的度數。由于電機的內部結構，可以獲得此功能，并且無需傳感器即可通過簡單地計算已執行的步數來了解軸的確切角度位置。此功能還使其適用于廣泛的應用。

　　步進電機工作原理與所有電動機一樣，步進電機有一個固定部分（定子）和一個移動部分（轉子）。定子上有齒，線圈上連線，而轉子是永磁體或可變磁阻鐵芯。稍后我們將深入研究不同的轉子結構。圖1所示為電機截面圖，其中轉子是可變磁阻鐵芯。

　　步進電機的基本工作原理如下：

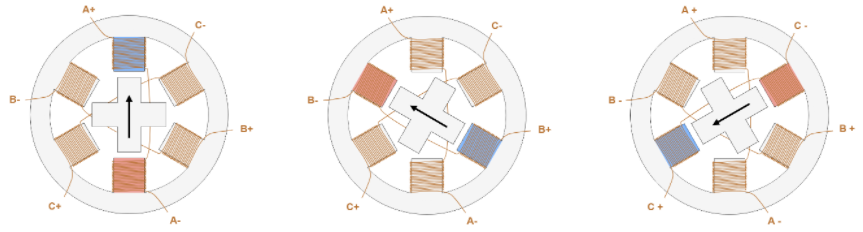

　　通過對一個或多個定子相通電，線圈中流動的電流產生磁場，轉子與該磁場對齊。通過依次提供不同的相位，轉子可以旋轉特定的量以達到所需的最終位置。圖2顯示了工作原理的示意圖。開始時，線圈A通電，轉子與其產生的磁場對齊。當線圈B通電時，轉子順時針旋轉60以與新磁場對齊。當線圈C通電時也會發生同樣的情況。在圖片中，定子齒的顏色表示定子繞組產生的磁場方向。

　　如何計算步進電機步數：

　　步距角是單步旋轉的角度。這可以通過以下兩種方法之一進行計算-將電機的完整360度除以電機完成一圈所需的步數，或者將電機的完整360度除以轉子齒數乘以轉子齒數的兩倍定子相。

　　微步進：

　　同時操縱通過多個線圈對的電流通過在兩個方向而不是一個方向上吸引齒來減少整體行程/旋轉，從而創建新的半、四分之一、八分之一或十六分之一的步組過渡，稱為微步。微步進提供更好的分辨率并減少共振/振動，但也會降低扭矩并且可能不利于裸機精度。
