熱電偶傳感器可以定義為一種溫度傳感器，用于以EMF或電流的形式測量一個特定點的溫度。該傳感器包括兩條不同的金屬線，它們在一個結點處連接在一起?？梢栽谠摻Y處測量溫度，并且金屬線的溫度變化會激發電壓。

　　設備中產生的EMF量非常?。ê练虼吮仨毨梅浅Ｃ舾械脑O備來計算電路中產生的電動勢。用于計算電動勢的常用設備是電壓平衡電位計和普通檢流計。從這兩者中，可以物理地或機械地使用平衡電位計。

　　一、熱電偶傳感器的工作原理

　　該熱電偶原理主要取決于三種效應，即塞貝克，珀爾帖和湯普森。

　　1.見貝克效應

　　這種影響發生在兩種不同的金屬之間。當熱量提供給任何一根金屬線時，電子流就會從熱金屬線流向冷金屬線。因此，直流電會刺激電路。

　　2.珀爾帖效應

　　該珀爾帖效應與塞貝克效應相反。該效果表明，通過在兩個不同導體之間施加電勢變化，可以在兩個不同導體之間形成溫度差。

　　3.湯普森效應

　　這種效應表明，由于兩種不同的金屬固定在一起，并且如果它們形成兩個接頭，則電壓會由于溫度梯度而感應出導體的總長度。這是一個物理詞，顯示了確切位置處溫度的速率和方向的變化。

　　二、熱電偶傳感器的構造

　　該設備的結構如下所示。它包括兩條不同的金屬線，并在連接端連接在一起。交界處被認為是測量的終點。結的末端分為三種類型，即不接地，接地和裸露的結。

　　1.不接地的結

　　在這種類型的連接中，導體與保護蓋完全分開。該路口的應用主要包括高壓應用工程。使用此功能的主要好處是可以減少雜散磁場的影響。

　　2.接地結

　　在這種類型的連接中，金屬線以及保護蓋都連接在一起。此功能用于測量酸性環境中的溫度，并提供抗噪聲的功能。

　　3.裸結

　　裸露的結適用于需要快速響應的區域。這種類型的結用于測量氣體溫度。用于制造溫度傳感器的金屬基本上取決于溫度的計算范圍。

　　通常，熱電偶設計有兩條不同的金屬線，即鐵和康銅，通過在稱為熱結的一個結處進行連接來構成檢測元件。它由兩個結點組成，一個結點通過電壓表或變送器連接，其中冷結點和第二結點在一個稱為熱結點的過程中相關聯。

　　三、熱電偶傳感器的工作原理圖

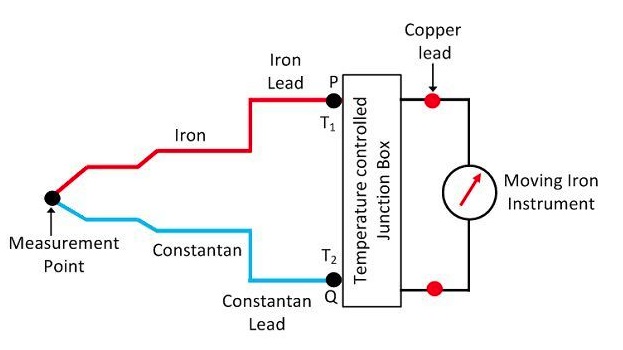

　　熱電偶的電路如下圖所示。該電路由兩種不同的金屬組成。這些金屬以建立兩個結的方式連接在一起。金屬通過焊接結合到結。

　　令P和Q為熱電偶的兩個結點。T 1和T 2是結點的溫度。由于結點的溫度互不相同，因此在電路中會產生EMF。

　　如果結點處的溫度相等，則在電路中會產生相等且相反的EMF，零電流流過該電路。如果結點的溫度變得不相等，則電路中會產生電勢差。電路中感應出的EMF的大小取決于用于制造熱電偶的材料的類型。流經電路的總電流通過測量設備進行測量。

　　熱電偶電路中的感應電動勢由以下公式給出：熱電偶方程其中Δθ熱電偶結與參考熱電偶結之間的溫差。a，b常數

　　四、熱電偶傳感器輸出的測量

　　從熱電偶獲得的輸出EMF可以通過以下方法進行測量。

　　1.萬用表這是一種測量熱電偶輸出EMF的簡單方法。萬用表連接到熱電偶的冷端。萬用表指針的偏轉量等于流過萬用表的電流。

　　2.電位器也可以借助直流電位器來測量熱電偶的輸出。

　　3.帶輸出設備的放大器從熱電偶獲得的輸出通過放大器進行放大，然后饋入記錄或指示儀表。

　　五、熱電偶傳感器的優缺點：

　?。?）熱電偶的優點

　　1.熱電偶比其他溫度測量設備便宜。

　　2.熱電偶具有快速的響應時間。

　　3.溫度范圍廣。

　　（2）熱電偶的缺點

　　1.熱電偶精度低。

　　2.熱電偶的重新校準很困難。
